Master modules-Les moteurs des surfaces S6
Les Master Modules sont les modules centraux de votre surface S6. Toutes les surfaces doivent inclure un Master Module qui fournit un accès et un contrôle à l’écran tactile; vous avez le choix entre le S6 M40 ou S6 M10. Le module d'automatisation S6 complète les deux en fournissant des contrôles pour le transport, l'automatisation, etc. Voici un aperçu de ces modules.
M40 versus M10 - Le module que vous choisissez détermine le nombre total de modules que vous pouvez inclure dans votre S6 et influe sur sa taille globale et sa personnalisation. Choisissez le M40 hautes performances pour les productions "hautes performances" qui requièrent un maximum de faders et de canaux et de monitoring, ou le M10 plus abordable pour les productions devant s'intégrer dans des salles et des budgets plus petits.
Elles sont toutes deux dotées d’un écran tactile multipoint inclinable de 12,1 pouces, de huit encodeurs rotatifs adjacents, de boutons et de touches dédiés pour le monitoring et le contrôle global, vous permettant de visualiser, accéder et modifier différents aspects de votre mix. sans passer par les menus.

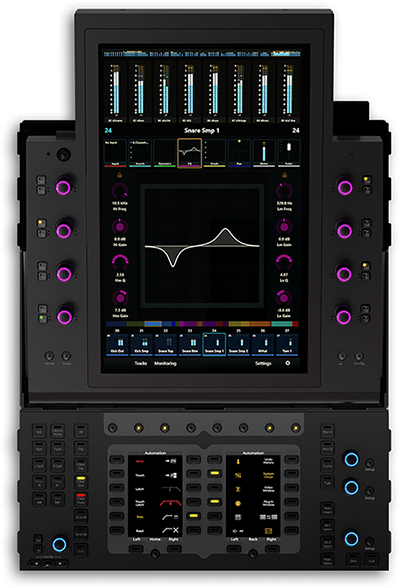

S6 M10
Avid S6 M10 control surfaces are available as preconfigured systems with 8, 16 or 24 faders. All three M10 configurations feature a Master Touch and Automation Module, in addition to Fader, Processor and Knob Modules, with a maximum of five knobs per channel and ten modules per control surface. The M10 can also control up to two Eucon-enabled workstations simultaneously.
S6 M40
Avid S6 M40 control surfaces are available as preconfigured systems with 16, 24 or 32 faders, or as a bespoke system with up to 64 faders. Custom configured M40 systems can be expanded horizontally or vertically over time when more modules are required, up to a maximum of 41 modules. The M40 has a larger processor than the M10, which allows configurations up to a maximum of nine knobs per channel. The M40 is also the only configuration that can host the TFT Display Meter Module. It can also control up to eight Eucon-enabled workstations simultaneously.

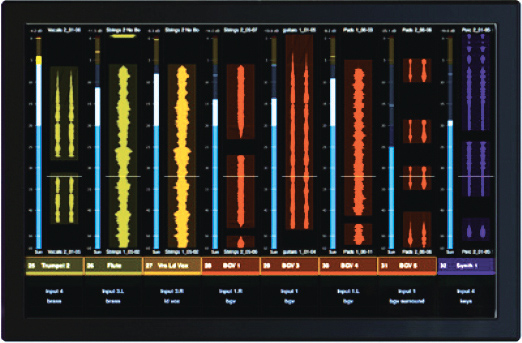

Display Module (seulement S6 M40)
Le module d'affichage fournit 8 canaux d'écrans TFT haute résolution qui affichent la mesure ainsi que les courbes d'égalisation et de fonction dynamique. Il peut également afficher les signaux directement à partir de la chronologie, avec des indications visuelles des régions sur la piste. Les noms des canaux, le routage, les groupes et l'affiliation DAW peuvent également être affichés.

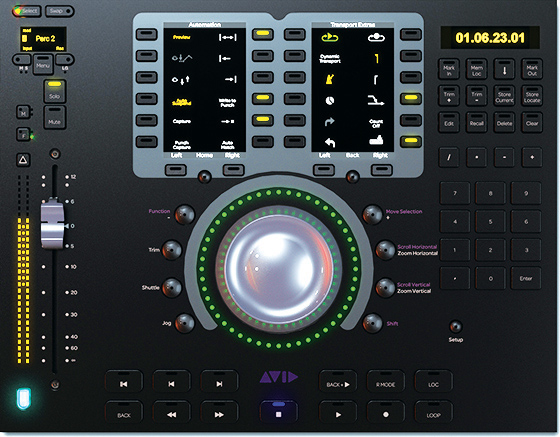

Automation Module
The Automation Module provides a complete transport section for writing automation and navigating projects, a multi-function shuttle/job wheel, user programmable soft keys, the attention fader, colour shortcut displays and switches, a numeric keypad and more. Pre-configured S6 systems include the Automation Module, but it is an optional add on when configuring a custom-built system.

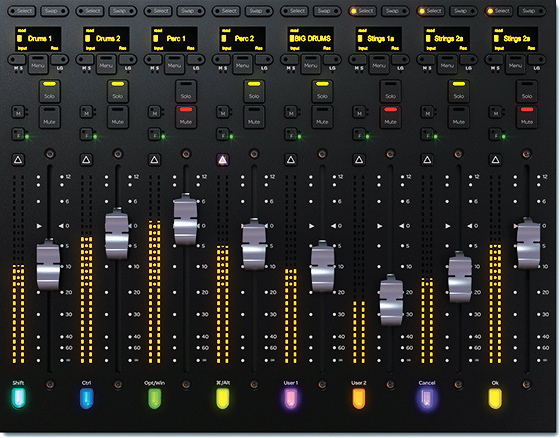

Fader Module
Le module Fader se compose de huit faders motorisés, chacun doté d'un écran OLED haute résolution affichant le nom de la piste et le mode d'automation. Chaque fader comporte des boutons Mute et Solo, des touches de sélection et d’attention et des boutons multifonctions supplémentaires pour le monitoring et l’armement des enregistrements. Les deux indicateurs à LED tricolores sont fournis par canal, en plus des commutateurs multicolores qui affichent la couleur de la piste et fonctionnent comme des touches de modification.

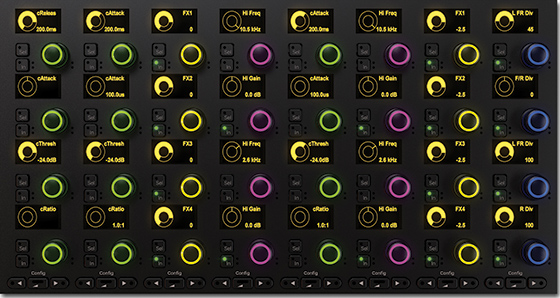

Knob Module
Le module Knob dispose de 32 boutons à LED multicolores (quatre par canal) et contrôle les paramètres sélectionnés par le module Process. Ceci est complété par 32 OLED qui indiquent les paramètres sélectionnés avec un retour visuel. Les boutons LED multicolores utilisent la couleur comme indication de la fonction pour des fonctions telles que Pan, Send, EQ, la dynamique, les insertions, les entrées, les bus et les groupes. Les commutateurs de sélection de 11 fonctions par canal sont également dotés de LED de couleur. Chaque module de bouton peut contrôler les fonctions de 32 valeurs de codeur maximum et deux modules de bouton peuvent être combinés pour contrôler jusqu'à neuf boutons par canal (configuration S6 M40 uniquement).

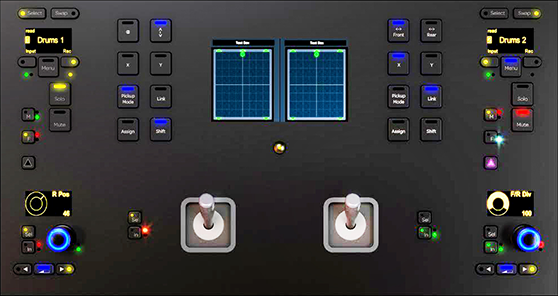

Joystick Module
S6 Joystick Module - Ce module de contrôle est une option pour les systèmes S6 basés sur M10 et M40 et offre deux manettes tactiles non motorisées et tactiles pour le mixage du son surround, vous permettant de positionner le son n'importe où dans la pièce. Un écran TFT de 3,2 pouces affiche les positions actuelles du panoramique et du joystick. Le module comprend également deux encodeurs multicolores LED, 16 commutateurs de mode panoramique avec LED couleur et autres commutateurs de contrôle de panoramique pour contrôler le positionnement, la divergence et plus avec précision. De plus, quatre écrans OLED fournissent des informations et des commentaires visuels détaillés. Le Joystick Module peut également être utilisé pour contrôler tout autre paramètre de bouton sur S6 afin de créer un large éventail d'effets.

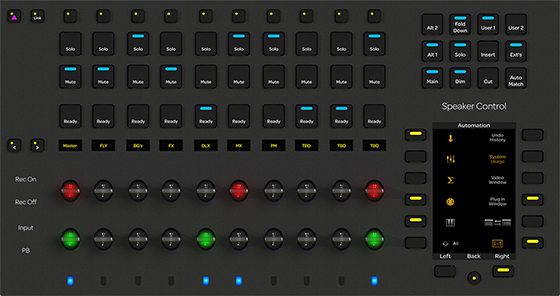

Post Module
S6 Post Module - une option de Monitoring du son conçue pour accélérer la réalisation des projets de postproduction. Permet de basculer entre les Bus enregistrés et leurs entrées et de les insérer dans un enregistrement. Le Post Module offre deux rangées de 10 palettes PEC / DIRECT, chacune avec des boutons solo et mute et un écran OLED pour afficher les noms de Bus. Les Bus peuvent être basculés sur les tranches adjacentes pour un contrôle individuel et les touches programmables créées pour effectuer des tâches instantanément. Permet de basculer entre les moniteurs et de réduire, couper ou replier le mixage. Le support VCA (volume Controle Adjustment) sur les tranches facilite le contrôle de plus de 200 pistes en toute simplicité.
Master Module
The Display Module provides 8-channels of high resolution TFT displays that show metering as well as EQ and dynamic function curves. It can also display waveforms directly from the timeline, with visual indications of the regions on the track. Channel names, routing, groups and DAW affiliation can are also displayed.

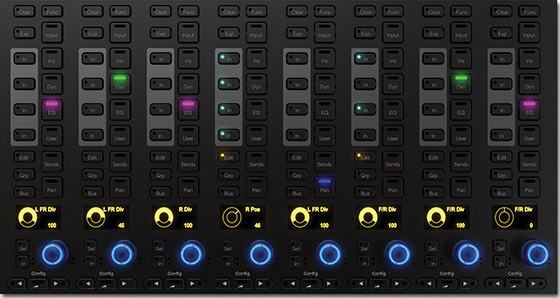

Process Module
Le Module Process se compose de huit boutons multicolores LED et d'un écran OLED affichant un retour visuel. Cela s'ajoute aux 22 sélecteurs de fonction par canal, également avec des LED de couleur. Ces potentiomètres utilisent par défaut Pan par canal de fader, mais peuvent également contrôler les envois, l’égalisation, la dynamique et d’autres fonctions. Le Process Module contrôle également les fonctions du Knob Module et jusqu'à neuf valeurs de codeur simultanées.
Configurateur AVID S6 "Custom"
- Reset
- Finir
2. Choisissez une taille de châssis
5 knob frames:
9 knob frames:
3. Faites glisser vos modules pour les placer, cliquez sur le bouton Terminer une fois terminé
1. Choisissez un Master Module
Faites glisser les modules vers le bac pour les supprimer du cadre.
Master Modules
M10
M40
Notez bien. Les modules Master 10 ne sont disponibles que pour les surfaces préconfigurés.
Automation
Automation
Channel Modules
Fader Module(s)
Display Module(s)
Process Module
Knob Module(s)
Joystick Module(s)
Post Module(s)
Accessories
Plaques de bouchage (L)
Plaques de bouchage (SM)
Producers Desk
Plateau pour clavier coulissant
Plaques de bouchage (x2 inclues)
